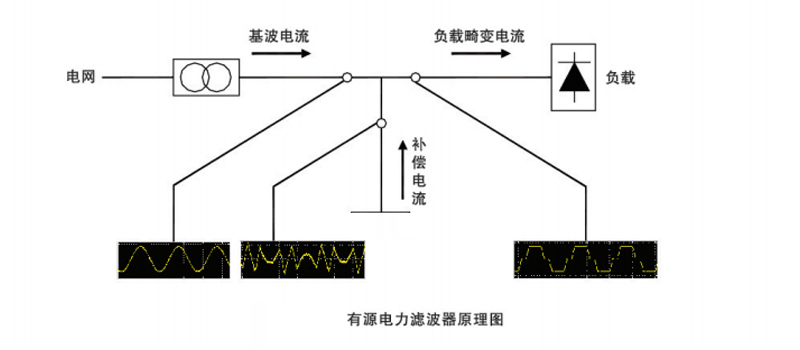

有源濾波器原理，一張圖就明白了！星明科技小編整理發布如下：
XMPQ通過外部互感器CT，實時檢測電網電流或者負載電流，控制器通過快速傅里葉變換提取出負載的基波電流、各次諧波電流，通過DQ旋轉坐標得到有功、無功、負序等數據，然后通過IGBT功率變換器產生與補償目標（諧波、無功、不平衡）大小相等相位相反的補償電流注入電網，實現對電網側的電能質量改善功能。
星明科技有源濾波器讓你搭配更隨心。選購有源濾波器/APF/SVG無功補償,靜止無功發生器,三相不平衡調節裝置產品選擇浙江星明科技http://www.pihuan.cn/！星明科技只做自己專注的產品，質量更有保證！星明APF有源濾波器咨詢電話：0577-6271001162710022,若你有需要?dú)g迎隨時咨詢。
